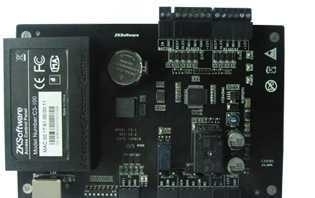

中控C3-100单门门禁控制器

产品型号C3-100

产品类别门禁智能终端 > 门禁控制器

在线咨询

  • 产品特征
  • 规格参数

C3系列控制器专门为联网型门禁应用而设计的,该控制器可以通过TCP/IP和RS485通讯协议与主机电脑连接,通过它可

以将输入设备、输出设备和读卡器连接起来组成一个完整的控制系统。

 C3系列门禁控制器硬件核心采用32位400MHZ高速CPU,配合32MBits RAM,256MBits Flash,嵌入式linux操作系统,利用

它强大的以太网功能与主机通讯, 而RS485可以作为系统的辅助通讯,双通讯方式的设计保证了系统的可靠运行。而它的

辅助RS485通讯接口,可以连接输入输出扩展板子、RS485读卡器等。

 C3系列门禁控制器的电路规划、元件布置、线路安排都具有其独特新颖的设计方式,其抗雷击、抗静电、电源短路保护等方面

的可靠性是同类产品无法比拟的。

管理中心系统软件采用B/S架构,网络上的任意计算机经过授权都可以管理设备,可以与各监测点保持实时连接,对各输入输出

端口自定义,实时采集各监控点变量数据,实时反馈各点工作状态。是集门禁管理、防盗报警、考勤管理、巡更巡检及安保联动

功能于一体的综合安防管理系统,是中小型企业、办公室、移动基站、无人值守机房、变电站、银行金库等重要场所安全防范的

最佳选择。

嵌入式linux操作系统。

·控制单门双向进出。

·支持最多30,000个持卡人及100,000条脱机事件记录。

·可灵活设置多个时间组、门状态、节假日和不同用户的各种开门权限。

·支持多种Weigand卡格式,支持密码键盘,兼容各种卡片。



工作电源

额定电压12V(±20%)DC,额定电流≤0.5A

工作环境

温度0℃~55℃,湿度10~80%

输出负载参数

工作电压AC≤30V,额定电流≤8A ;DC≤36V, 额定电流≤5A

读卡器接口

提供TTl电平信号,12V DC,500mA读感器电源

读卡器连接电缆

6芯屏蔽线,24AWG,最长100米

控制PCB板外形尺寸

C3-100:160mm(长)*106mm(宽)

控制PCB板安装孔位尺寸

C3-100:147.32mm(长)*91.44mm(宽)

外箱尺寸

345mm x 275mm x 70mm

C型电锁继电器输出端子,10A接触电流,12V DC,带有LED状态指示。

辅助继电器输出端子,2A接触电流,30VDC,带有LED状态指示。

采用可拆卸式的接线端子,合金钢无磁性法兰材料。
